全自动云像仪—为机场提供实时、连续的云底高观测。

更新时间：2025-12-25

浏览次数：13

　　【型号FT-TK1S】开云手机官方网站：专业厂家、专属团队、快速响应，三位一体铸就可靠后盾。全自动云像仪是专为机场设计，用于实时、连续观测云底高的专业设备。其核心组件为500万像素鱼眼相机，具备强大的实时图像采集能力。

　　该相机安装在合适位置后，可捕捉天空图像，不受视野限制。在运行过程中，它按设定频率持续采集图像，并将数据迅速传输至处理系统。系统运用算法对图像进行分析，精准识别云层位置，进而计算出云底高度。

　　对于机场而言，实时掌握云底高数据至关重要。它能帮助管制人员合理安排航班起降，避免飞机在低能见度或复杂气象条件下飞行时发生危险。全自动云像仪无需人工干预，可长时间稳定工作，确保数据不间断供应，为机场的安全运行和高效管理提供坚实的数据支撑。

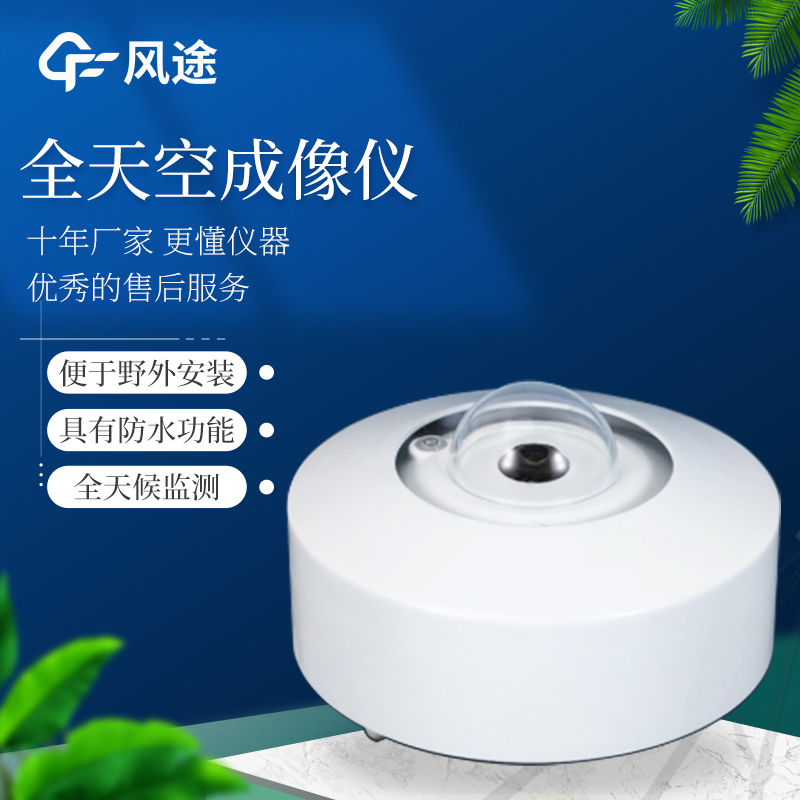

　　一、产品概述

　　全天空成像仪采用高精度的鱼眼镜头，在无太阳遮挡装置以及太阳直射的情况下自动记录全天空云状分布，保存了天空云分布的图片。保护玻璃采用坚硬的涂覆圆顶，保护镜头不受天气的影响，防止太阳照射损坏CCD测量元件。

　　设备安装简单，模块化安装，设备可采用通风和供热装置，不因天气的变化而影响成像装置。分析晴空，半球云覆盖，厚云层和薄云，由地平线的云层覆盖和云层覆盖以上的人工地平线。

　　云底高度软件提供了可能性，而且现场实时评估云的高度和数据(纬度，经度和海拔)存储与每个单独的CMS图像，本产品具有动态分析功能，可在白昼情况下清晰记录天空云状、云量的分布，并自动保存到本机进行比对分析，也可以上传到云端通过AI算法进行云的信息识别。可广泛应用于气象、交通、海洋研究、智慧城市等领域。

　　该成像仪具有175°的宽阔视角和高分辨率传感器，能够全自动记录全天空云况信息，并通过软件中云检测算法转换成定量云信息。成像仪可以通过标准网卡接入互联网，并通过网络传送数据至服务器或者监控电脑上。

　　成像仪控制软件中集成了地平线确定工具，为用户提供了灵活性和功能需要，例如可以通过软件设置天顶角范围、地物屏蔽区域或者用户感兴趣的区域，避免测站周围固有遮蔽物对观测结果的影响。该成像仪还具有良好的防水功能。

　　二、产品特点

　　1.500万像素鱼眼相机，实时图像采集

　　2.外部TRH传感器

　　3.大可输出2560×1920 30fps图像

　　4.无太阳遮挡装置，有效记录全天空云况信息

　　5.内置电脑主机，无需额外安装工作站

　　6.可连接网络，通过终端远程操作和监控，可接入多种云平台

　　7.功耗低，体积小，重量轻，便于野外安装

　　8.具有防水功能，可用于全天候观测

　　三、技术参数

技术参数	测量范围
传感器技术	500万万像素，高品质CMOS感光模组
操作要求	全天工作
可见光像素	≥100万
探测波长	8～14μm
使用分辨率	50Hz：25fps（2560×1920,2048×1536,1280×960）60Hz：30fps（2560×1920,2048×1536,1280×960）
镜头类型	鱼眼定焦镜头
视场角FOV	水平视场角：180°，垂直视场角：180°
存储功能	支持Micro SD/SDHC/SDXC卡（128G）断网本地存储，NAS（NFS，SMB/CIFS均支持）
接口协议	ONVIF（PROFILES，PROFILEG），PSIA，CGI，ISAPI
网络协议	TCP/IP，UDP，ARP，ICMP，HTTP，HTTPS，FTP，DHCP，DNS，DDNS，RTP，RTSP，RTCP，PPPoE，NTP，UPnP，SMTP，SNMP，IGMP，802.1X，QoS，IPv6，Bonjour
通讯接口	以太网RJ45，无线网WIFI
安全模式	64/128-bit WEP，WPA/WPA2，WPA-PSK/WPA2-PSK，WPS
文件上传	Jpg图片可以上传到HTTP, SMTP, FTP, NAS server
数据输出	薄云云量、厚云云量、总云量和太阳位置
工作环境	温度-10℃～40℃，湿度＜95%（无凝结）
工作电源	DC12V±25%//PoE（802.3af）
产品功耗	6.7W MAX
产品尺寸	160×160×187（mm）, 安装座φ50/52mm
防护等级	IP67
产品重量	1.9Kg
产品附件	安装支架、平台、10米电源线
