发布时间：2025/9/1

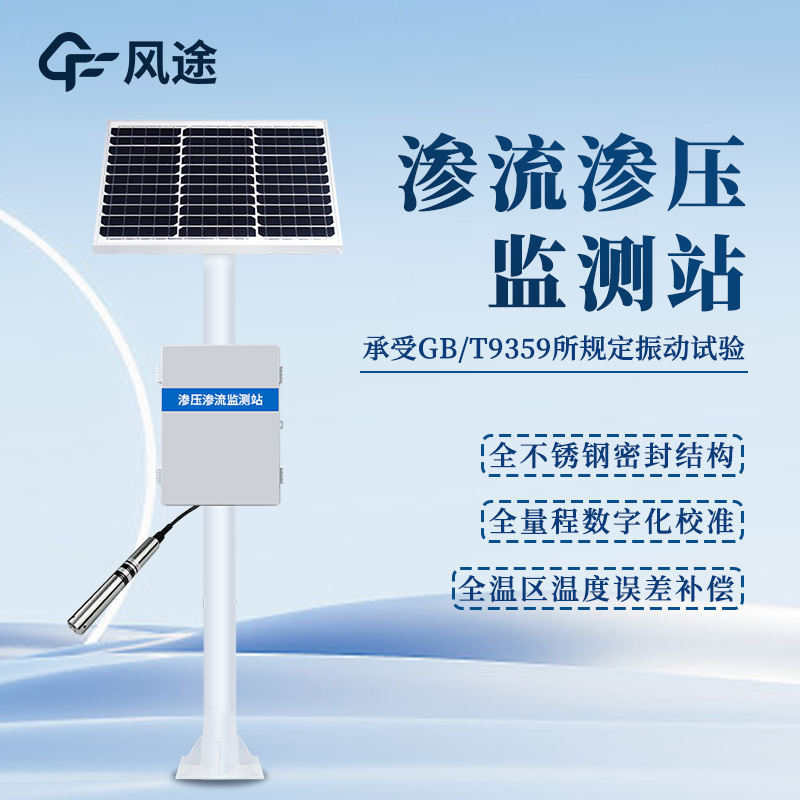

浏览次数：41水库大坝渗流压力监测设备是保障大坝安全的重要工具。该设备主要由测压管、压力传感器、数据采集仪和传输系统构成。
测压管埋设于大坝坝体、坝基及两岸关键部位，用于收集渗流水。压力传感器安装在测压管内，能将渗流压力转化为电信号。数据采集仪定时对各压力传感器的电信号进行采集、存储与处理，确保数据准确完整。传输系统则借助有线或无线方式，把采集到的数据实时传送至监控中心。
渗流监测系统主要由现场检测设备、远程监测设备等部分组成。
现场检测设备：量水堰计、三角堰等组成，负责计量水库渗流量数据，对水库现场进行流量监测。
远程监测设备：即遥控监测终端，负责采集现场检测设备检测到的数据信息，并通过无线传输将现场信息传送给监测中心。
简介
量水堰计采用磁致伸缩传感器作为液位测量，具有分辨率高、稳定性好、性能可靠、响应速度快、线性测量、不磨损、工作寿命长等特点。量水堰计测出堰上水头，再根据堰槽(三角堰、梯形堰、矩形堰等)经验公式计算出流量。
结构与原理
量水堰计由磁杆、浮球、测量电路和不锈钢护筒组成。当堰槽内水位发生变化时，会带动浮球产生液位差，上位机用当前液位减去校准的基值得到实际的堰上水位，再根据堰槽类型计算流量。
产品特点
● 高精度、分辨力高
● 稳定性好、响应速度快
● 温度漂移小
● 标准MODBUS协议、适用性强
规格与参数
| 测量范围 | 0～600mm |
| 灵敏度 | 0.01mm |
| 测量精度 | ≤0.1%F.S |
| 工作电压 | DC12V（0.5W@12V） |
| 输出信号 | RS485-MODBUS协议 |
| 防护等级 | IP67 |
| 外壳材质 | 304不锈钢 |
| 外形尺寸 | Φ89×850mm |
